1) Schulstufe: Mittelschule

2) Altersstufe: 12 Jahre

3) Angestrebte Lernziele:

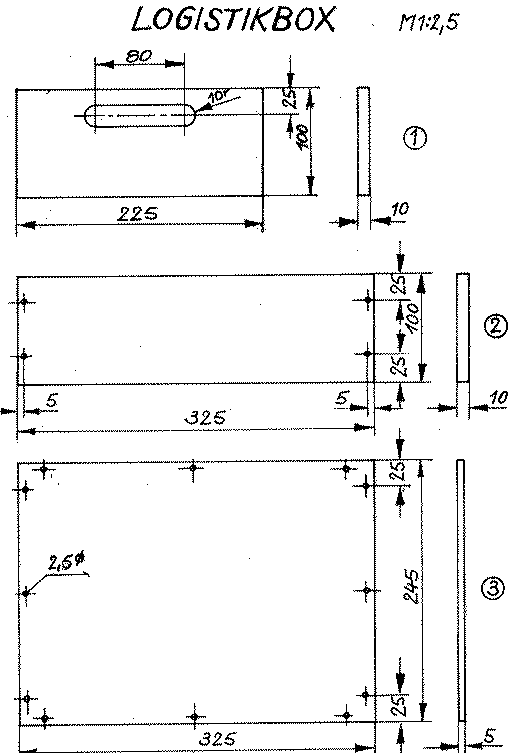

• Lesen einer einfachen technischen Zeichnung
• Genaues Messen und Anreißen
• Fachgerechtes bohren
• Richtiges abschleifen
• Leimen von stumpfen Verbindungen
• Schrauben mit dem Schraubendreher oder mit dem Elektroschrauber

4) Materialkosten:
Die Materialkosten belaufen sich zum heutigen Zeitpunkt auf ungefähr 2,5 €.

5) Arbeitsschritte:
Zunächst werden die Rohmaße und die Winkel der zugeschnittenen Teile überprüft. Auf den Stirnseitenbrettern die Trageöffnungen anzeichnen und auf den anderen Holzteilen die Mittelpunkte für die Bohrungen genau anreißen. Mit dem Forstnerbohrer Ø 20 mm die Trageöffnungen von beiden Seiten bohren und die Zwischenstege mit der Laubsäge ausschneiden. Die Kanten der Trageöffnungen mit der Halbrundfeile sauber abrunden und mit Sandpapier glattschleifen. Die Bohrungen für die 2,5 mm Schrauben mit 2,5 oder 3 mm Bohrer auf der Ständerbohrmaschine bohren. Anschließend alle Schnittflächen sauber mit Sandpapier glattschleifen und die Außenkanten leicht brechen. Jetzt auf die Verbindungsflächen einen dünnen Leimfilm auftragen und mit dem Zusammenschrauben der Seitenteile beginnen. Anschließend wird der Boden aufgesetzt und angeschraubt. Alternativ könnte der Boden auch geleimt und mit 15 mm langen Nägeln befestigt werden.

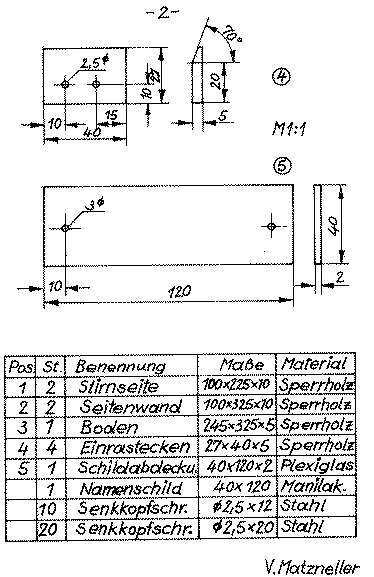

Das Profil für die Eckeinrastteile kann mit der Tischkreissäge aus einer Sperrholzleiste mit dem Querschnitt 5 x 27 mm als Stangenmaterial zugeschnitten werden. Die Eckeinrastteile braucht man dann nur mehr laut Zeichnung ablängen und bohren.

6) Arbeitstechniken:

• Messen
• Anreißen mit dem Anschlagwinkel
• Bohren mit der Ständerbohrmaschine
• Laubsägen
• Schleifen
• Leimen
• Schrauben

7) Arbeitsdauer:
Eine Logistikbox kann in 4-5 Unterrichtsstunden hergestellt werden.

Autor: Vinzenz Matzneller
